特长
1. 由最基本5个零件所组成的接头,达到最大限度降低成本的目的。
2. 在空气压缩行业最早推出的全塑料(塑胶)系列产品,质量轻成本低。
3. 采用新型气管锁环,可坚实固定气管同时圆滑,配管作业操作简单,流畅。
4. 气管插入力减轻,新形状固定环可确保高度密封性。
5. 所有制品均以激光印刷方式印有型号,易于识别及库存管理。
规格
使用流体 | 压缩空气 | 工业用水 | 真空 |
使用温度范围 | -5~60℃ | 5~40℃ | -5~60℃ |
最高使用压力 | 1MPa | 0.3MPa | -100KPa |
使用时,必需考虑工业用水的背压状况 | |||
适用管 | TE、TP、MTP(聚氨脂管)、TN(尼龙管) |
*上述数值是以常温时(20℃)测定的。
使用在工业用水时,清选用适合工业用水的管子
部件号 | 部件名 | 材质 |
1 | 松放圈 | 难燃性PBT(聚对笨二甲酸丁二醇酯) |
2 | 指南 | 难燃性PBT(聚对笨二甲酸丁二醇酯) |
3 | 密封圈 | SUS(不锈钢) |
4 | 填垫材料 | NBR(丁腈橡胶) |
5 | 本体 | 难燃性PBT(聚对笨二甲酸丁二醇酯) |
6 | 邮件适配器 | C3604(黄铜) |

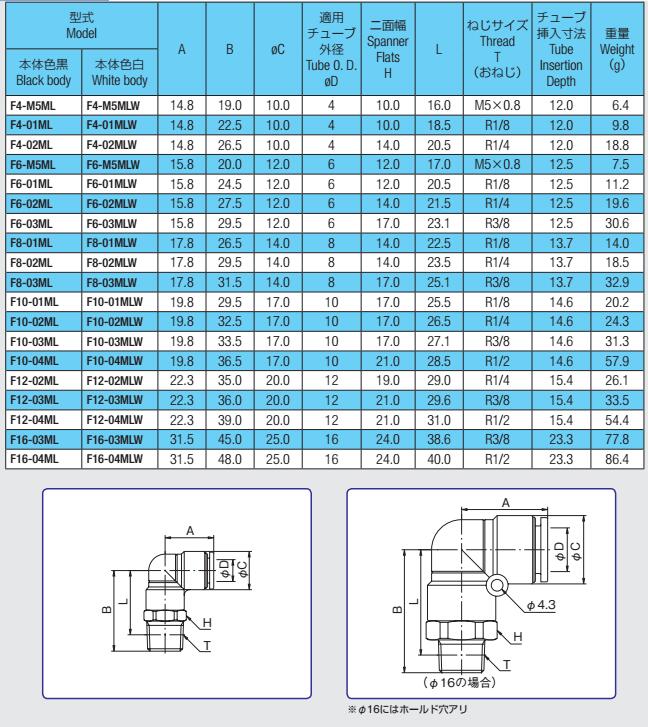

F4-M5ML、F4-M5MLW、F4-01ML、F4-01MLW、F6-M5ML、F6-M5MLW、F6-01ML、F6-01MLW、F6-02ML、F6-02MLW、F8-01ML、F8-01MLW、F8-02ML、F8-02MLW、F8-03ML、F8-03MLW、F10-01ML、F10-01MLW、F10-02ML、F10-02MLW、F10-03ML、F10-03MLW、F10-04ML、F10-4MLW、F12-02ML、F12-02MLW、F12-03ML、F12-03MLW、F12-04ML、F12-4MLW、
